उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: GET/CIMC
प्रमाणन: ISO 9001/TS16949
मॉडल संख्या: 9604TJZP-BD
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 2 इकाइयाँ
पैकेजिंग विवरण: 3 यूनिट पैक या 2 यूनिट पैक
प्रसव के समय: 30 कार्यदिवस
भुगतान शर्तें: टी/टी, एल/सी
आपूर्ति की क्षमता: 200 यूनिट प्रति माह
ट्रेलर का नाम: |
फ्लैट बेड सेमी ट्रक ट्रेलर |
मॉडल: |
9604TJZP-BD |
आयाम एलएक्सडब्ल्यूएक्सएच: |
9748*2480*1565/1515;12461*2480*1565/1515मिमी |
Max. मैक्स। Payload पेलोड: |
30,000किग्रा;+30,000किग्रा |
व्हील बेस: |
7140+1310;9497+1310मिमी |
धुरी: |
3 सेट FUWA वैकल्पिक: BPW SAF |
निलंबन: |
लीफ स्प्रिंग मैकेनिकल, वैकल्पिक: एयर-चैंबर, बोगी सस्पेंशन |
सरगना:: |
जोस्ट 3.5"(90#), वैकल्पिक: 2" (50#) |
लैंडिंग सामग्री: |
JOST 28T लिंकेज टाइप डबल स्पीड |
ब्रेक सिस्टम: |
दोहरी सर्किट इलेक्ट्रो-वायवीय WABCO ब्रांड ब्रेक सिस्टम वैकल्पिक: ABS, EBS |
थका देना: |
11.00R22.5, वैकल्पिक: 11.00R20,12.00R22.5 आदि |
आवेदन: |
कंटेनर लॉजिस्टिक्स, जनरल कार्गो लॉजिस्टिक्स |
कंटेनर लॉजिस्टिक्स, जनरल कार्गो लॉजिस्टिक्स: |
लंबे-गोल आकार के कार्गो के लिए साइड पिलर, सामने की सुरक्षा दीवार |
ट्रेलर का नाम: |
फ्लैट बेड सेमी ट्रक ट्रेलर |
मॉडल: |
9604TJZP-BD |
आयाम एलएक्सडब्ल्यूएक्सएच: |
9748*2480*1565/1515;12461*2480*1565/1515मिमी |
Max. मैक्स। Payload पेलोड: |
30,000किग्रा;+30,000किग्रा |
व्हील बेस: |
7140+1310;9497+1310मिमी |
धुरी: |
3 सेट FUWA वैकल्पिक: BPW SAF |
निलंबन: |
लीफ स्प्रिंग मैकेनिकल, वैकल्पिक: एयर-चैंबर, बोगी सस्पेंशन |
सरगना:: |
जोस्ट 3.5"(90#), वैकल्पिक: 2" (50#) |
लैंडिंग सामग्री: |
JOST 28T लिंकेज टाइप डबल स्पीड |
ब्रेक सिस्टम: |
दोहरी सर्किट इलेक्ट्रो-वायवीय WABCO ब्रांड ब्रेक सिस्टम वैकल्पिक: ABS, EBS |
थका देना: |
11.00R22.5, वैकल्पिक: 11.00R20,12.00R22.5 आदि |
आवेदन: |
कंटेनर लॉजिस्टिक्स, जनरल कार्गो लॉजिस्टिक्स |
कंटेनर लॉजिस्टिक्स, जनरल कार्गो लॉजिस्टिक्स: |
लंबे-गोल आकार के कार्गो के लिए साइड पिलर, सामने की सुरक्षा दीवार |

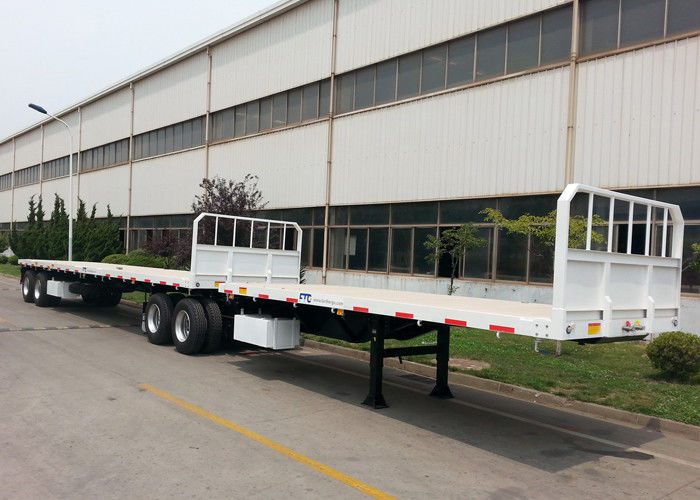

कंटेनर और टैंक माल के लिए 60 फीट बी डबल इंटरलिंक फ्लैटबेड सेमी ट्रेलर
फ्लैटबेड सेमीट्रेलर ड्रॉप-डेक ट्रेलरों (या स्टेप-फ्रेम ट्रेलर) का सबसे आम प्रकार है जिसमें एक मंजिल होती है जो ट्रैक्टर यूनिट से एक बार खाली होने पर एक स्तर तक गिर जाती है।इसमें आगे की धुरी नहीं है और पांचवें पहिया द्वारा खींचने वाले वाहन के साथ युग्मन हैइससे अर्ध-ट्रेलरों में पूर्ण ट्रेलरों की तुलना में लंबी वस्तुओं (टूल, पाइप, बीम, रेलवे ट्रैक, कंटेनर) के लिए एक लंबा निरंतर लोड क्षेत्र हो सकता है।
1. 360 डिग्री हमारे फ्लैट बिस्तर ट्रेलरों का त्वरित दृश्य
2फ्लैट बेड ट्रक ट्रेलरों का सामान्य पैरामीटर
| कंटेनर और टैंक माल के लिए 60 फीट बी डबल इंटरलिंक फ्लैटबेड सेमी ट्रेलर | 9604TJZP-BD | ||
| हेड ट्रेलर विनिर्देश | |||
| फ्लैट बेड सेमी ट्रेलर समग्र बाहरी आयाम ((मिमी) |
लम्बाई | 9748 | |
| चौड़ाई | 2480 | ||
| ऊँचाई ((बंद करना) | 1565,1515 | ||
| फ्लैट बेड सेमी ट्रेलर GVW(kg) | 35200 | ||
| फ्लैट बेड सेमी ट्रेलर वाहन Tare वजन ((Kg) | 5200 | ||
| फ्लैट-बेड सेमी-ट्रेलर नामित पेलोड ((किग्रा) | 30000 | ||
| फ्लैट बेड सेमी ट्रेलर व्हील बेस ((मिमी) | 7140+1310 | ||
| टायर | 11R22.5*8 | ||
| प्रोपेड ((मिमी) | आगे की ओर कदम | ||
| पीछे की ओर चलना | 1830 | ||
| घुमावदार ताला | 20 फीट कंटेनर के लिए 4 घुमावदार ताले | ||
| पांचवां पहिया | 3.5 " ट्रेलर की पूंछ पर | ||
| स्टील संरचनाः सामग्रीः उच्च शक्ति वाले कम मिश्र धातु वाले स्टील का उपयोग वेल्डेड आई बीम के लिए 350 एमपीए और अन्य निर्मित भागों में 235 एमपीए के लिए किया जाता है। मुख्य बीम: 500 मीटर गहराई × 146 मिमी चौड़ाई × 8 मिमी वेब वेल्डेड I- सेक्शन मुख्य बीम, शीर्ष फ्लैंग 14 मीटर मोटी, निचला फ्लैंग 16 मीटर मोटी। मंजिलः 3 मिमी मोटी चेकर वाली स्टील प्लेट। |
|||
| टेल लिंक्ड ट्रेलर विनिर्देश | |||
| फ्लैट बेड सेमी ट्रेलर समग्र बाहरी आयाम ((मिमी) |
लम्बाई | 12461 | |
| चौड़ाई | 2480 | ||
| ऊँचाई ((बंद करना) | 1565,1515 | ||
| फ्लैट बेड सेमी ट्रेलर GVW(kg) | 36800 | ||
| फ्लैट बेड सेमी ट्रेलर वाहन Tare वजन ((Kg) | 6800 | ||
| फ्लैट-बेड सेमी-ट्रेलर नामित पेलोड ((किग्रा) | 30000 | ||
| फ्लैट बेड सेमी ट्रेलर व्हील बेस ((मिमी) | 9497+1310 | ||
| टायर | 11R22.5*8 | ||
| प्रोपेड ((मिमी) | आगे की ओर कदम | ||
| पीछे की ओर चलना | 1830 | ||
| घुमावदार ताला | 20 फीट कंटेनर और 40 फीट कंटेनर के लिए 12 घुमावदार ताले | ||
3कंटेनर चेसिस स्टील संरचना और ट्रेलर घटक
| ट्रेलर मुख्य प्रकाश | गहराईः 450 मिमी (17.7") ऑटो-वेल्ड मुख्य बीम उच्च शक्ति कम मिश्र धातु इस्पात के साथ 350 एमपीए प्रतिफल के साथ गर्म लुढ़का हुआ आई बीम (Q345) |
|
| फ्लैटबेड ट्रेलर फर्श | 1/8 " (3 मिमी) मोटाई एएसटीएम ए 572 ग्रेड 50 चेक स्टील प्लेट विकल्पः 1/5 " (5 मिमी) |
|
| किंगपिन ऊपरी युग्मक | साई मानक के अनुसार चौकोर प्रकार के राजा पिन के साथ 1/4 ′′ पिकअप प्लेट | |
| फ्लैटबेड फ्रंट सपोर्ट | एएसटीएम ए 572 ग्रेड 50 स्टील यू आकार चैनल के साथ 7 'चौड़ाई x 6' 'ऊंचाई x 5/16 मोटी खुला खंड, 3/8' 'शीर्ष प्लेट | |
| रियर सपोर्ट | एएसटीएम ए 572 ग्रेड 50 स्टील यू आकार चैनल के साथ 7 'चौड़ाई x 7' 'ऊंचाई x 5/16 मोटी खुला खंड, 3/8' 'शीर्ष प्लेट | |
| रियर बम्पर | 100x100 मिमी (4X 4X) वर्ग ट्यूब चरण के साथ कॉपर HH अनुभाग ऊर्ध्वाधर सदस्य | |
| पट्टी ऊर्ध्वाधर और मुख्य बीम के लिए वेल्डेड है। | ||
| कंटेनर ट्विस्ट लॉक | 8 सेट | 1x40 फुट कंटेनर और 2x20 फुट कंटेनर |
4कंटेनर ट्रेलर चेसिस रनिंग गियर और सुरक्षा वाल्व
| लैंडिंग गियर | जोस्ट या सीआईएमसी ब्रांड 28T दो गति का दूरबीन मैनुअल लैंडिंग गियर | ||
| क्रैंक हैंडल चेसिस के चालक की ओर स्थित है। | |||
| ट्रेलर सस्पेंशन | 3 पत्तियों के स्प्रिंग्स के साथ मैकेनिकल टैंडेम सस्पेंशन। विकल्पः एयर स्प्रिंग सस्पेंशन, बोगी सस्पेंशन |
||
| धुरी | 150 मिमी (6 इंच) वर्ग अक्ष 13T/15T/16T/20T क्षमता के साथ, 10 HUB पायलट हब के साथ आउटबोर्ड माउंटिंग कास्ट स्टील ड्रम (एबीएस विकल्प) विकल्पः डिस्क प्रकार निर्माता: FUWA,विकल्पः BPW,SAF |
||
| पहिया | स्टील डिस्क व्हील, 10 छेद आईएसओ, विकल्पः एल्यूमीनियम मिश्र धातु रिम | ||
| टायर | ट्यूबलेस टायर, 8.25R15,8.25आर20,11.00R22.5,12.00R22.5,12.00R20,385/65R22.5,425/65R22.5, निर्माता: डबल सिक्का, त्रिकोण, मिशेलिन, फायरस्टोन |
||
| ब्रेक सिस्टम | दोहरी लाइन वायवीय ब्रेक, SAE नली और कनेक्टर, WABCO रिले आपातकालीन वाल्व, विकल्पः ABS ब्रेक सिस्टम | ||
| T30/30 वसंत ब्रेक कक्ष, T30 ब्रेक कक्ष | |||
| नियंत्रण के लिए 3/8 ′′ नीली वायु ट्यूब और आपूर्ति के लिए 3/8 ′′ लाल, 40L वायु टैंक | |||
| विद्युत | ऑप्ट्रोनिक्स 12 वोल्ट एलईडी प्रकाश व्यवस्था, फिलिप्स मोल्ड सील वायरिंग हार्नेस के साथ, डीओटी और एसएई मानकों को पूरा करती है। रिसेप्टेकलः 7 वे सॉकेट SAE मानक, चीन तारोंः मुख्य फ्रेम पर पीवीसी के माध्यम से संरक्षित विद्युत केबल |
||
| चित्रकला | इलेक्ट्रोफोरेटिक छिड़काव, यानी पानी आधारित कोटिंग को पानी में घुलनशील फिल्म बनाने वाली सामग्री में विघटित किया जा सकता है जो पानी में फिल्म बना सकता है,और एक निरंतर विद्युत क्षेत्र में विपरीत इलेक्ट्रोड के लिए तैरता है, और एक कोटिंग फिल्म बनाने के लिए वस्तु की सतह पर ढल जाता है | ||
| एमआईएससी | जीईटी मानक चिह्न, दस्तावेज धारक, दृश्यता टेप, स्टील या काले रबर की मिट्टी के फ्लैप | ||
| विकल्प | ह्युबोडोमीटर, पीएसआई टायर फुलाव प्रणाली | ||
5हमारे कंटेनर अर्ध ट्रेलरों का लाभ
अनुकूलित डिजाइन
विभिन्न क्षेत्रों के परिवहन वातावरण के बारे में पूर्ण समझ और विश्लेषण के आधार पर, लाखों ट्रेलरों के उत्पादन अनुभव और ग्राहकों की निजी स्थिति का उल्लेख करें,हम विभिन्न ग्राहकों के लिए निजी तौर पर सभी ट्रेलरों का डिजाइन करते हैं.
बेस्ट स्टील कंस्ट्रक्शन
Material choose the High strength low alloy steel with 350 mpa yield strength is used for welded I-beam and 235 mpa in other fabricated parts and the original ALCOA aluminum for the tanks and dry logistic box.
एक्सल सिस्टम
बीपीडब्ल्यू के विश्व ब्रांड से उच्च गुणवत्ता वाली धुरी, SAF TO CHINA प्रसिद्ध ब्रांड FUWA, L1 9T से 20T तक मजबूत असर क्षमता और ABS विकल्पों के साथ आवश्यकताओं की पूरी मांग को पूरा करने के लिए।
निलंबन प्रणाली
उच्च गुणवत्ता वाले निलंबन विश्व ब्रांड के बीपीडब्ल्यू, SAF से चीन प्रसिद्ध ब्रांड FUWA, L1, पत्ती स्प्रिंग प्लेट प्रकार से,बोगी प्रकार से लेकर एयर-स्प्रिंग प्रकार और लोड डिलीवरी की स्थिति की विभिन्न आवश्यकताओं के अनुरूप रबर प्रकार
टायर और रिम्स
विश्व ब्रांड के मिशेलिन, ब्रिजस्टोन, पिरेली से लेकर चीन ब्रांड डबल सिक्का, त्रि-कोण तक के उच्च गुणवत्ता वाले टायर, स्टील से एल्यूमीनियम तक के रिम्स के साथ जोड़े गए।
सुरक्षा नियंत्रण प्रणाली
विश्व ब्रांड की ब्रेक प्रणाली WABCO वाल्व ABS या EBS के साथ किसी भी मामले में ट्रेलरों को नियंत्रण में रखने के लिए।
6कंटेनर लॉजिस्टिक्स के लिए संबंधित ट्रक ट्रेलर
विशेष वाहनों में विशेषज्ञ निर्माता और निर्यातक के रूप में, हमारे पास ट्रक ट्रेलर उत्पादन लाइनों की एक व्यापक श्रृंखला है जिसमें कंटेनर से लेकर अद्वितीय उद्देश्य कंटेनर चेसिस तक सैकड़ों मॉडल शामिल हैं,स्केलेटल ट्रेलर से म्यूचुअल पर्पज माफी ट्रेलर, फ्लैटबेड ट्रेलर, ड्रॉप साइड ट्रेलर और हाइड्रोलिक डंप कंटेनर ट्रेलर को दुनिया के सैकड़ों देशों में डिलीवरी कंटेनरों में पूरी तरह से लोड किया गया है।
